Metering System
About LNG Industry
천연가스의 경우 생산국으로부터 수송선 또는 천연가스 전용 배관망으로 도입된 후 LNG 생산기지의 저장 탱크에 보관 되었다가 배관 망을 통해 송출되며, 천연가스를 사용하는 플랜트의 사업주는 LNG 공급업체와의 협의를 통해 가스를 공급받게 되고 사용량 정산을 위한 Metering System을 필수적으로 설치해야 합니다.
About Metering System
Metering System은 배관을 흐르는 기체의 양을 측정하는 계량 시스템으로 함께 설치되는 HMI System을 통해 전체 시스템 상황을 감시, 기록하여 필요에 따라 결과를 레포팅하고, 제어실 또는 상위기관으로 Flowrate, 조성성분, 밀도, 시간별 적산량 등 Metering Data를 전송해주는 장비로써, 태진스메트에서는 Metering System을 위한 Flowmeter, Flow Computer, Gas Chromatpgaraphy, Transmitter, MOV(Motor Operated Valve)를 포함한 각종 밸브 등의 하드웨어와 Metering System Panel 제작 그리고 전체 System의 Integration 및 시운전을 전문으로 하고 있습니다.
Technical Note

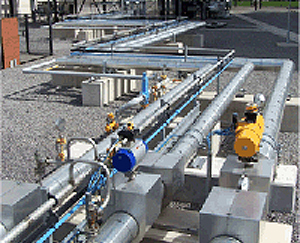

한국가스공사의 천연가스용 계량설비 설계기준에서는 발전소용 계량설비로 오리피스 유량계를 원칙으로 하고 있으며, 대용량 Orifice 계량설비의 경우, 기본적으로 4열의 Meter Run으로 구성되는데, 각각의 Meter Run에는 MOV가 있어, 사용량에 따라 Flow computer Panel의 PLC에 의해서 자동으로 Meter Run Change가 이루어지게 되며 각 Meter Run의 상태는 실시간으로 Flow Computer를 거쳐 HMI에서 모니터링이 가능합니다.
유량계 (Flow meter)
Orifice
[측정방법]
관내에 설치된 Orifice 전, 후단의 압력 차를 측정하여 유량을 측정
[특징]
구조가 간단하고 Calibration이 용이하나 압력 손실로 다열의 설치와 일정거리 이상의 meter tube가 필요
Ultra Sonic
[측정방법]
관내에 2조의 초음파 통과 시간차를 이용하여 유량을 측정
[특징]
정밀도가 높으며 다른 형식에 비해 설치 면적이 적게 소요
Turbine
[측정방법]
관내 유량의 흐름에 따라 Rotor의 회전 속도를 측정하여 유량을 측정
[특징]
경제적이며, 설치 면적도 비교적 적게 소요되나 주기적인 교정이 필요하며 주변 기기 등의 설치에 따른 유지관리가 필요
Transmitter
Flowmeter 와 함께 Field 에 설치되어 프로세스 파이프내의 Orifice 전, 후단의 차압, 압력, 온도등을 측정하여 Flow Computer로 전송해주는 역할을 합니다.
Flow Computer
Flow Computer 는 Field Transmitter로부터 프로세스의 차압, 압력, 온도 및 가스분석기로부터 가스성분 데이터를 전송 받아 국제 표준에 의해 밀도를 계산하고 Mass, Volume, Energy Flowrate를 산출하며, 모든 계산값을 적산합니다. Flow Computer에 의해 생성된 Data와 Field에서 수집된 데이터들은 모두 실시간으로 통신에 의해 HMI Computer로 모뎀 및 전용라인을 통하여 사용자가 원하는 데이터로 가공되어 전송 됩니다.
Gas Chromatograph
Gas Chromatograph는 Process Line으로부터 Sample Probe를 통해 샘플을 채취, Process내 가스성분을 정확하게 측정 후 Flow computer로 가스 성분 데이터를 전송해 줍니다.
